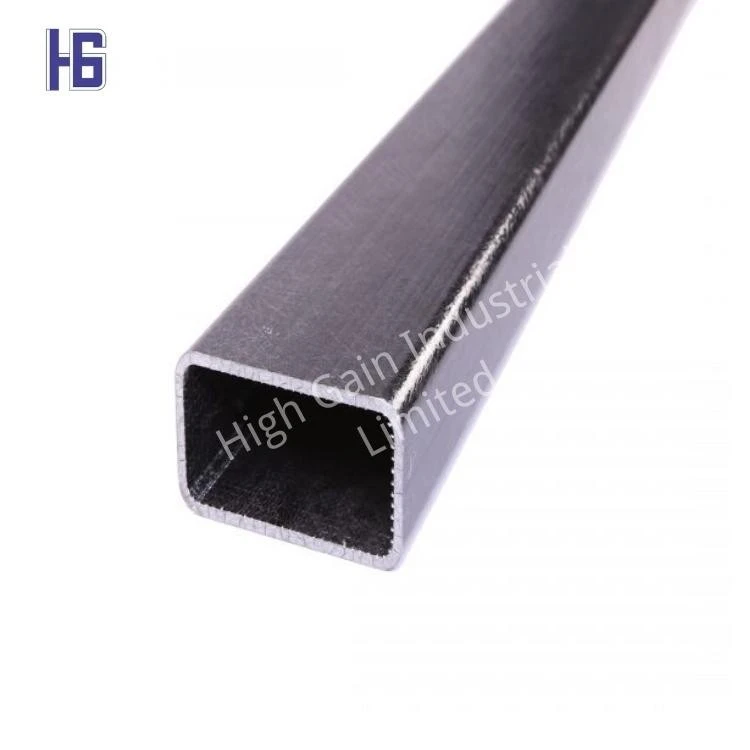

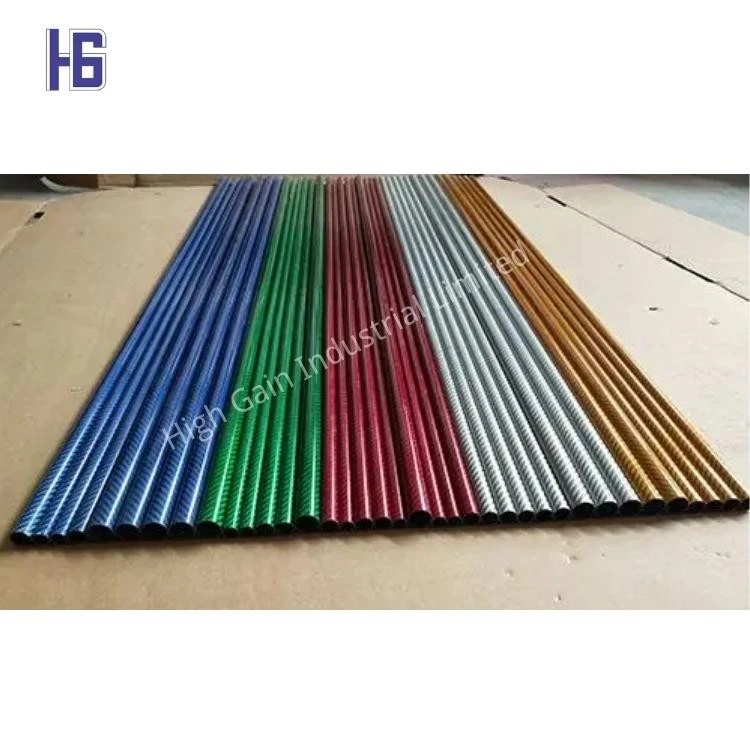

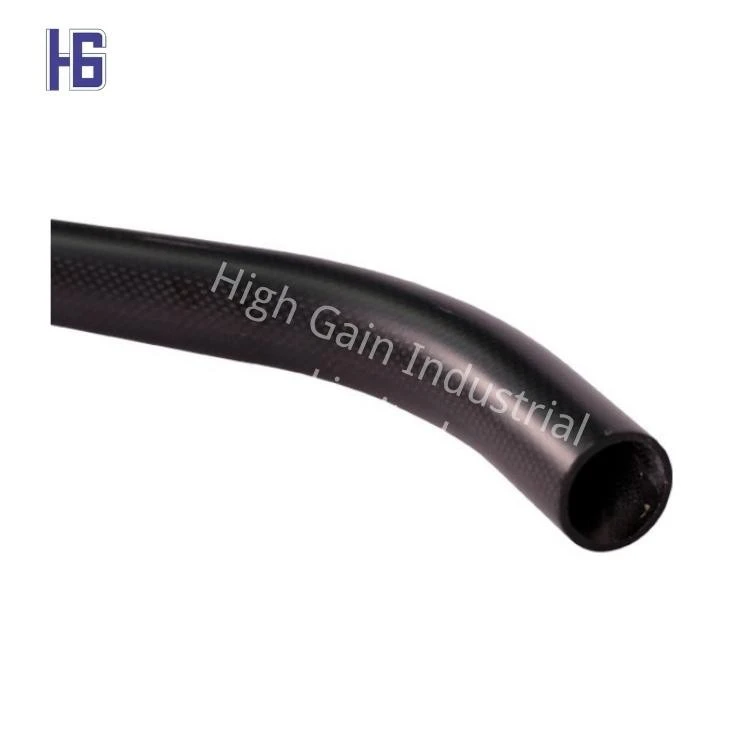

Персонализирани композитни тръби
Производство по поръчка на композитни тръби
Кухите композитни структури могат да бъдат трудни за производство. Това е така, защото налягането трябва да се прилага както отвътре, така и отвън на ламината. Епруветките с въглеродни влакна с непрекъснати профили обикновено се произвеждат чрез пултрузия или намотка на нишки.
Pultruded тръбите са най-рентабилният метод за производство на непрекъснати композитни профили. При пултриране на кухи тръби е необходим „плаващ дорник“. Хромният стоманен прът е здраво фиксиран отстрани на матрицата, където материалът влиза. Разстоянието на хардуера за монтаж е достатъчно далеч, че няма да пречи на импрегнираното влакно, когато влиза в матрицата.
Пространството между доркула и матрицата ще определи дебелината на стената на тръбата на въглеродните влакна. Обучените тръби за въглеродни влакна могат да произвеждат тръби с почти всякаква дължина. Транспортирането на тръби обикновено е ограничено по дължина. При пултрузия повечето от влакната ще се простират в посока на тръбата. Това създава тръба с голяма скованост, но не много обръч или напречна якост.
Общ процес на процеса
Подготовка
Този етап включва подбор и подготовка на материали. Предното от въглеродни влакна обикновено е прежда от въглеродни влакна, която е била импрегнирана със смола предварително за последваща намотка. Необходимо е също така да се приготвят формата, обикновено метален или композитен форми, така че въглеродните влакна да могат да бъдат навити върху него.
Намотка на фибри
На този етап преждата от въглеродни влакна се навива върху формата, за да образува тръбна структура. Този процес обикновено включва два основни метода на намотка: аксиална намотка и навиване на обръч. Аксиалната намотка е да се навива въглеродните влакна успоредно на оста на тръбата, докато намотката на обръча е да се навива въглеродните влакна около оста на тръбата под различни ъгли, за да се увеличи якостта и твърдостта.
Втвърдяване
След намотката тръбата трябва да се излекува. Това обикновено включва нагряване на тръбата, за да се излекува смолата. Температурата и времето варират в зависимост от вида на използваната смола и спецификациите на процеса.
След обработка
След втвърдяване, тръбата може да се нуждае от след обработка, като подстригване, рязане и смилане, за да отговори на крайните спецификации и изискванията за качество на повърхността.
Инспекция и тестване
Готовата тръба обикновено трябва да се подложи на контрол и тестване на качеството, за да се гарантира, че тя отговаря на необходимата сила, скованост и други показатели за производителност.
Приложение
Готовата тръба за намотка на въглеродни влакна може да се използва в различни приложения като аерокосмическо пространство, автомобилно инженерство, спортно оборудване и др.
Основното използване на персонализирани композитни тръби трябва да се използва като армиращ материал, който да се съчетава с смола, метал, керамика и въглерод за производство на модерни композитни материали. Композитните материали за епоксидна смола, подсилена с въглеродни влакна, имат най-висока специфична якост и специфичен модул сред съществуващите инженерни материали.
Предимства
Лека, ниска консумация на енергия, висока ефективност на производството
Висока якост, силен капацитет на лагера и диверсифицирани функции
Малка пълзяща, висока точност и силна адаптивност
Спецификации
-

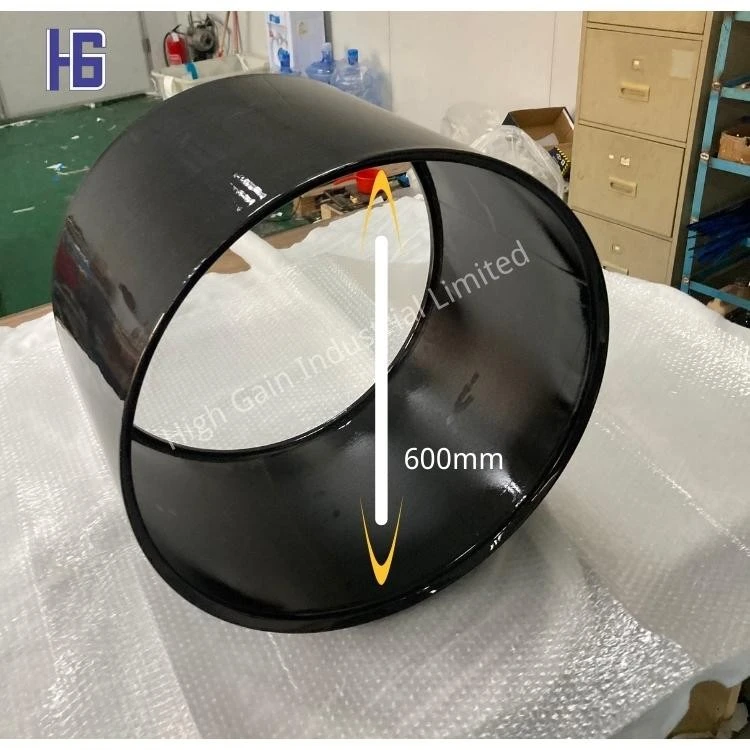

Диапазон на диаметър: 20-800 mm
-
Налична дължина: 8000 мм
-
Дебелина: 1-30 mm
-
Повърхностна текстура: 3K крукане, 3k обикновена, UD черно, лъскаво, матово
-
Толерантност: ± 0. 1 мм
-
Температурно съпротивление: Обикновено размерите са стабилни при -50 до 120 градуса (специалната персонализиране може да издържи на температурите до 180 градуса)
Параметри на производителността на продукта
| Персонализирана услуга | Клиентите предоставят стандарти, персонализирани според изискванията на клиента |
| Редовен диаметър, дебелина и дължина | Външен диаметър: 5-550 mm / вътрешен диаметър: 5-500 mm / дължина в рамките на 6.5m |
| Толеранс на диаметъра | ± 0. 2mm |
| Повърхностна обработка | Матово/ярко |
| Максимална температурна устойчивост | -30----+180 градуса |
| Външен материал от въглеродни влакна | 1K, 3K, 6K, 12K (според изискванията на клиента) |
| Таблица за състав на въглеродни влакна | Задайте тези персонализирани композитни тръби за съотношение на PLY според изискванията на клиента |
| Скорост на поглъщане на вода | 0.66﹪ |
| Плътност | 1.78g/кубичен сантиметър |
| Скованост | Изчислете стойността след тестване според изискванията на клиента |
| Сила на огъване | Изчислете стойността след тестване според изискванията на клиента |
| Сила на опън | T300 T700 T800 T1000 |
| Методи за тестване по време на производството и след производството | По време на производствения процес всеки раздел използва специални инструменти за тестване за размерена проверка и след приключване на производството, контролът на качеството ще извърши пълна проверка според размера на чертежа |
